[경동 나비엔] 보일러 콘트롤러 통신장애 자가 교체 방법

겨울철 갑자기 잘 돌아가던 보일러가 돌아가지 않을때

일반적으로 보일러 업체에 전화를 해서 A/S를 받는게 맞다



잘 모르는 사람은 가능한 자가수리를 하지말고

A/S센터에 연락해서 비싸게 돈과 시간을 주고 고치는게 정신건강에 좋다.



다시한번 경고하지만 잘 모르면 하지 마라





먼저 내가 쓰는 경동 나비엔 보일러를 간단히 소개하자면

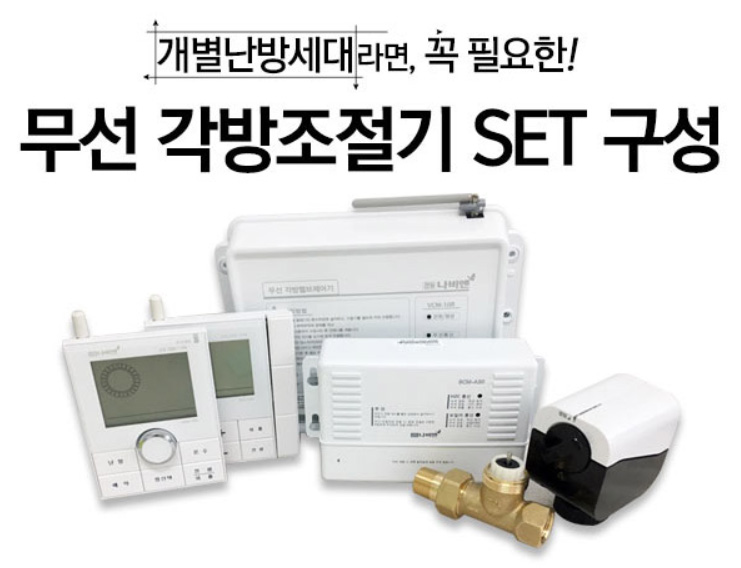

콘트롤러는 좌측모양과 같고 중간 통신 중계기가 옆에 제품과 같이 설치된

경동 나비엔 보일러로 콘트롤러 하나로 각방에 난방을 공급하는 시스템이 구축된

나름 최근 보일러 시스템에 속한다.



보통 보일러 에러는 좌측에 콘트롤러에 빨간불이 깜빡이면서

에러코드가 나와야 정상인데 에러코드가 나오지 않으면서

보일러가 동작하지 않는 이상한 경우가 발생했다.



콘트롤러의 통신테스트나 보일러 임시 시운전시 모든게 정상작동을 확인 하였다.



보일러 임시 시운전 방법
- 보일러 하단 커버를 열어보면 전선 2가닥이 콘트롤러에 연결되어 있는데
콘트롤러연결을 제거하고 보일러에 연결된 전선 2가닥을 쇼트시키면 보일러가
70도로 설정되어 무조건 동작합니다.



그래서 보일러 통신 콘트롤러를 하나씩 모두 살펴본 결과

BCM-A30이라는 중계기 부품에서 통신 에러가 발생하는걸 확인하였다.





위와 같이 콘트롤러 상단에 HZC 통신항목이

빨간불이 깜빡거리며 보일러가 동작하지 않는걸 확인하였다.



인터넷에 BCM-A30 부품은 약 5만원정도 되는가격에 판매되고 있고 손쉽게 구할수 있다.



다시한번 경고하지만 잘 모르면 함부로 구매하여 돈을 낭비하지말고

정식 A/S를 불러서 시간과 돈을 더 많이 들여서 제대로 고치자



구매한 제품을 같은 위치에 교체하기면

우측 하단에 딥스위치가 어떻게 설정되어 있는지 먼저 확인한다



딥스위치를 기존 컨트롤러와 동일하게 설정한 후에

연결된 통신선을 재 연결하여 콘트롤러를 교체한다.



이로서 모든 작업이 마무리 되었고

보일러는 단돈 5만원으로 자가 수리 되었다.



참고 문헌 : https://blog.naver.com/padosori-garden/223265894399

가정용 가스보일러 고장 원인 모듈 통신장애 a/s 없이 자가 수리하기





위 블로그 글이 자가수리를 할 수있는 용기를 주셨습니다.



덕분에 잘 고쳤습니다.
